Detalhes do Produto

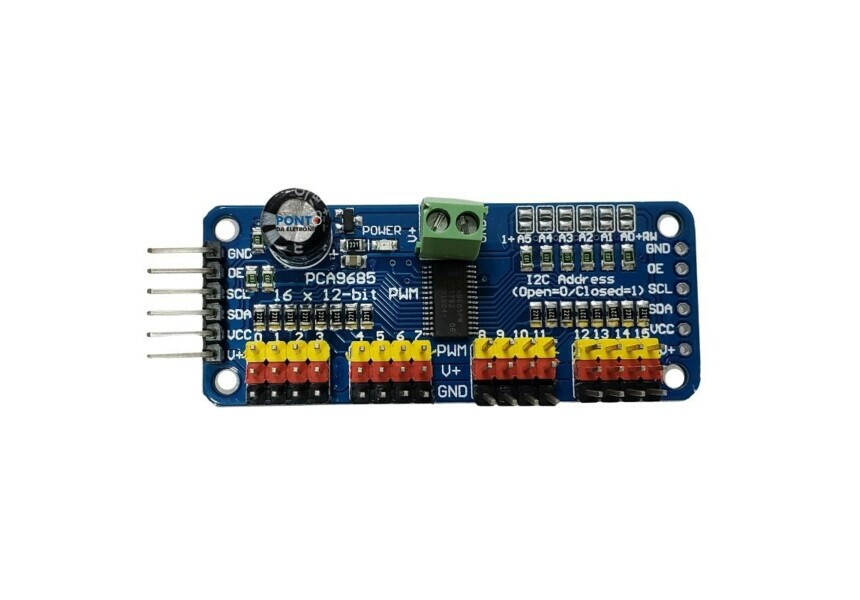

Adafruit 16 Canais PWM Driver Servo de 12Bits Interface I2C - PCA9685
O Servo Driver 16 Canais PCA9685 é um pequeno e funcional módulo eletrônico desenvolvido para expandir as portas dos micro controladores, possibilitando a conexão de diversos servo motores.
Utilizando apenas dois pinos do seu micro controlador Arduino, por exemplo, é possível controlador até 16 saídas PWM de forma a possibilitar o controle de 16 servo motores.
Ele trabalha com comunicação do tipo I2C, de forma a realizar os comandos com maior precisão e eficiência.
Possibilita ainda ligações do tipo cascata com controle de até 62 módulos driver PCA9685, com capacidade total de 992 portas PWM.
Junto ao Servo Driver 16 Canais PCA9685 encontram-se dois bornes a parafuso que permitem a alimentação externa dos servo motores, de forma a oferecer energia suficiente sem prejudicar o funcionamento de todo o conjunto. Em especial, é utilizado em braços robóticos, esteiras ou projetos complexos que utilizam diversos servo motores conectados a um único micro controlador.
Acompanha um capacitor de 1000uF de uso opcional, já que o módulo funciona sem a presença do mesmo, sendo necessário apenas quanto estiver controlando muitos servos com um fonte de alimentação, a fórmula básica para saber que capacitor utilizar é o número de servos x 100uF, por exemplo, se forem 5 servos, será necessário um capacitor de 470uF.
CARACTERÍSTICAS:
Servo Driver 16 Canais PCA9685
Módulo driver para servomotores
Utiliza apenas duas saídas do microcontrolador
Compatível com Arduino, Raspberry Pi, PIC, AVR, etc
16 Canais para até 16 servos
Endereço I2C ajustável
Possibilidade de ligação cascata
Compatível com servo de até 6VDC
Borne para alimentação externa
Perfurações na placa para fixação
Proteção contra inversão de polaridade
Resistores em série em todas as linhas
Acompanham barras de pinos e 1 capacitor
ESPECIFICAÇÕES:
Modelo: PCA9685
Tensão: 3-5VDC
Canais: 16 Canais
Resolução: 12 bits (cada saída)
Comunicação: I2C (endereço I2C ajustável)
Frequência: 40-1000Hz
Dimensões (CxLxE): ~63x25x14mm
Para mais informações, entre em contato.
O Servo Driver 16 Canais PCA9685 é um pequeno e funcional módulo eletrônico desenvolvido para expandir as portas dos micro controladores, possibilitando a conexão de diversos servo motores.
Utilizando apenas dois pinos do seu micro controlador Arduino, por exemplo, é possível controlador até 16 saídas PWM de forma a possibilitar o controle de 16 servo motores.
Ele trabalha com comunicação do tipo I2C, de forma a realizar os comandos com maior precisão e eficiência.
Possibilita ainda ligações do tipo cascata com controle de até 62 módulos driver PCA9685, com capacidade total de 992 portas PWM.
Junto ao Servo Driver 16 Canais PCA9685 encontram-se dois bornes a parafuso que permitem a alimentação externa dos servo motores, de forma a oferecer energia suficiente sem prejudicar o funcionamento de todo o conjunto. Em especial, é utilizado em braços robóticos, esteiras ou projetos complexos que utilizam diversos servo motores conectados a um único micro controlador.
Acompanha um capacitor de 1000uF de uso opcional, já que o módulo funciona sem a presença do mesmo, sendo necessário apenas quanto estiver controlando muitos servos com um fonte de alimentação, a fórmula básica para saber que capacitor utilizar é o número de servos x 100uF, por exemplo, se forem 5 servos, será necessário um capacitor de 470uF.
CARACTERÍSTICAS:
Servo Driver 16 Canais PCA9685
Módulo driver para servomotores
Utiliza apenas duas saídas do microcontrolador
Compatível com Arduino, Raspberry Pi, PIC, AVR, etc
16 Canais para até 16 servos
Endereço I2C ajustável
Possibilidade de ligação cascata
Compatível com servo de até 6VDC
Borne para alimentação externa
Perfurações na placa para fixação
Proteção contra inversão de polaridade
Resistores em série em todas as linhas
Acompanham barras de pinos e 1 capacitor
ESPECIFICAÇÕES:
Modelo: PCA9685
Tensão: 3-5VDC
Canais: 16 Canais
Resolução: 12 bits (cada saída)
Comunicação: I2C (endereço I2C ajustável)
Frequência: 40-1000Hz
Dimensões (CxLxE): ~63x25x14mm
Para mais informações, entre em contato.
