Detalhes do Produto

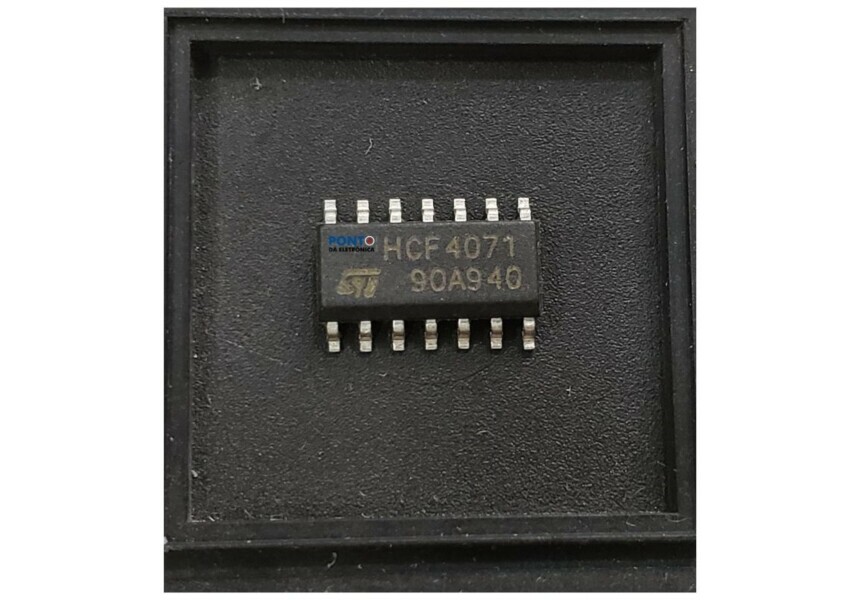

Circuito Integrado CD4071D = HCF4071D Smd
Porta Lógica
Especificações
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: OR
Família lógica: CD4000
Número de portas: 4 portas
Número de linhas de entrada: 8 Input
Número de linhas de saída: 4 Saída
Corrente de saída de alto nível: - 6,8 mA
Corrente de saída de nível baixo: 6,8 mA
Tempo de retardo de propagação: 45 ns a 15 V
Tensão de alimentação - Máx: 18 V
Tensão de alimentação - Mín: 3 V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-14
Função: OU
Altura: 1,58 mm
Tipo de entrada: CMOS
Comprimento: 8,65 mm
Faixa de temperatura operacional: - 55 C a + 125 C
Tipo de saída: CMOS
Corrente inativa: 20 nA
Série: CD4071B
Largura: 3,91 mm
Marca: Texas Instruments
Tipo de lógica: 2-INPUT OU
Número de bits: 4 bits
Corrente de Alimentação Operativa: 15 uA
Tensão de alimentação operacional: 10 V
Pd - Dissipação de potência: 500 mW (1/2 W)
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos
Para mais informações, entre em contato.
Porta Lógica
Especificações
Fabricante: Texas Instruments
Categoria de produto: Portas lógicas
Produto: Porta de Função Única
Função lógica: OR
Família lógica: CD4000
Número de portas: 4 portas
Número de linhas de entrada: 8 Input
Número de linhas de saída: 4 Saída
Corrente de saída de alto nível: - 6,8 mA
Corrente de saída de nível baixo: 6,8 mA
Tempo de retardo de propagação: 45 ns a 15 V
Tensão de alimentação - Máx: 18 V
Tensão de alimentação - Mín: 3 V
Temperatura operacional mínima: - 55 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-14
Função: OU
Altura: 1,58 mm
Tipo de entrada: CMOS
Comprimento: 8,65 mm
Faixa de temperatura operacional: - 55 C a + 125 C
Tipo de saída: CMOS
Corrente inativa: 20 nA
Série: CD4071B
Largura: 3,91 mm
Marca: Texas Instruments
Tipo de lógica: 2-INPUT OU
Número de bits: 4 bits
Corrente de Alimentação Operativa: 15 uA
Tensão de alimentação operacional: 10 V
Pd - Dissipação de potência: 500 mW (1/2 W)
Tipo de Produto: Portões Lógicos
Subcategoria: CIs lógicos
Para mais informações, entre em contato.
Especificações Técnicas
| Marca | Sgs |
|---|
