Detalhes do Produto

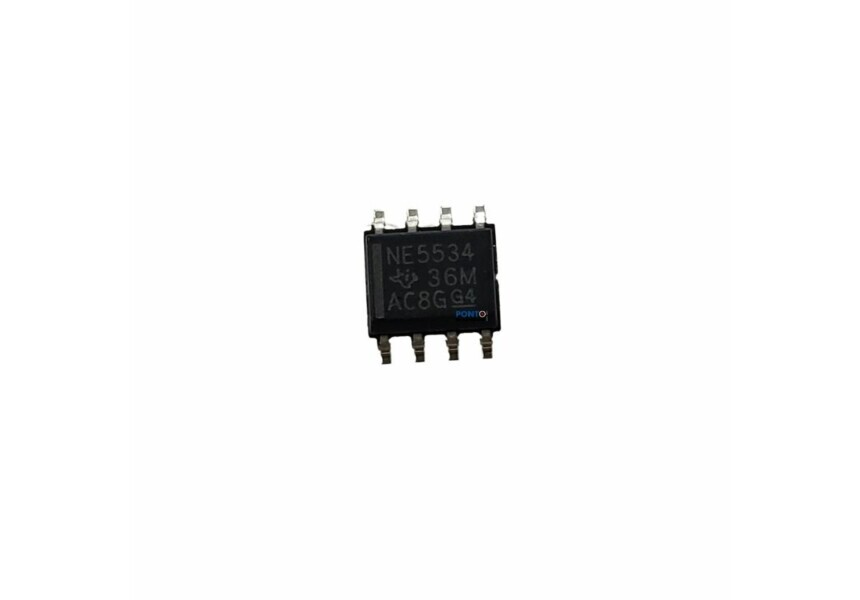

Circuito Integrado NE5534 SMD
Especificações
Fabricante: Texas Instruments
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: SMD / SMT
Caixa / Gabinete: SOIC-8
Número de canais: 1 canal
Tensão de alimentação - Máx: 30 V
Produto da largura de banda de ganho (GBP): 10 MHz
Corrente de saída por canal: 38 mA
SR - Taxa de variação: 13 V / us
Vos - Tensão de deslocamento de entrada: 4 mV
Tensão de alimentação - Mín: 10 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Ib - Corrente de polarização de entrada: 1,5 uA
Corrente de Alimentação Operativa: 4 mA
Desligamento: Sem desligamento
CMRR - Razão de rejeição do modo comum: 70 dB a 100 dB
pt - Densidade de ruído de tensão de entrada: 3,5 nV / sqrt Hz
Série: NE5534
Tipo de amplificador: Amplificador de baixo ruído
Recursos: Descompensado
Altura: 1,58 mm
Comprimento: 4,9 mm
Produto: Amplificadores Operacionais
Tipo de suprimento: Single, Dual
Tecnologia: Bipolar
Largura: 3,91 mm
Marca: Texas Instruments
Tensão de alimentação dupla: +/- 9 V, +/- 12 V
In - Densidade de corrente de ruído de entrada: 2,5 pA / sqrt Hz
Tensão de alimentação dupla máxima: +/- 15 V
Tensão de alimentação dupla mínima: +/- 5 V
Sensível à umidade: Sim
Tensão de alimentação operacional: 10 V a 30 V, +/- 5 V a +/- 15 V
Tipo de Produto: Amps Op - Amplificadores Operacionais
Subcategoria: CIs amplificadores
Para mais informações entre em contato.
