Detalhes do Produto

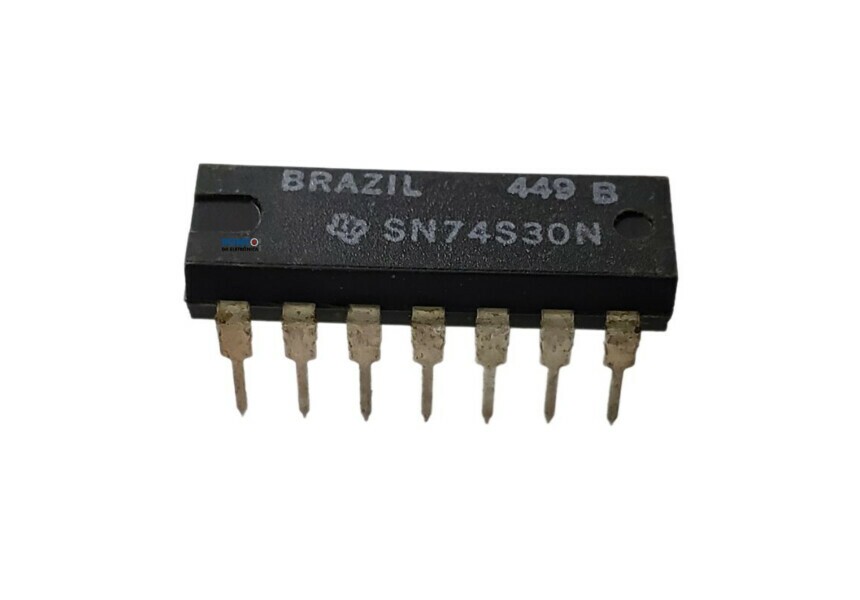

Circuito Integrado SN74S30N Texas
Especificações
Fabricante: Texas Instruments
Categoria de produto: Porta lógica
Produto: Portão de função única
Função lógica: NAND
Família lógica: 74S
Número de portões: 1 portão
Número de linhas de entrada: 8 Entrada
Número de linhas de saída: 1 Saída
Corrente de saída de alto nível: - 1 mA
Corrente de saída de nível baixo: 20 mA
Tempo de retardo de controle: 6,5 ns
Tensão de alimentação - Máx: 5,25 V
Tensão de alimentação - Mín: 4,75 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Estilo de montagem: SMD/SMT
Caixa / Gabinete: PDIP-14
Marca: Texas Instruments
Função: NAND
Altura: 4,57 mm
Comprimento: 19,3 mm
Tipo de lógica: 8-INPUT NAND
Tensão de alimentação operacional: 5 V
Faixa de temperatura operacional: 0 C a + 70 C
Tipo de Produto: Portas Lógicas
Série: SN74S30
Subcategoria: ICs lógicos
