Detalhes do Produto

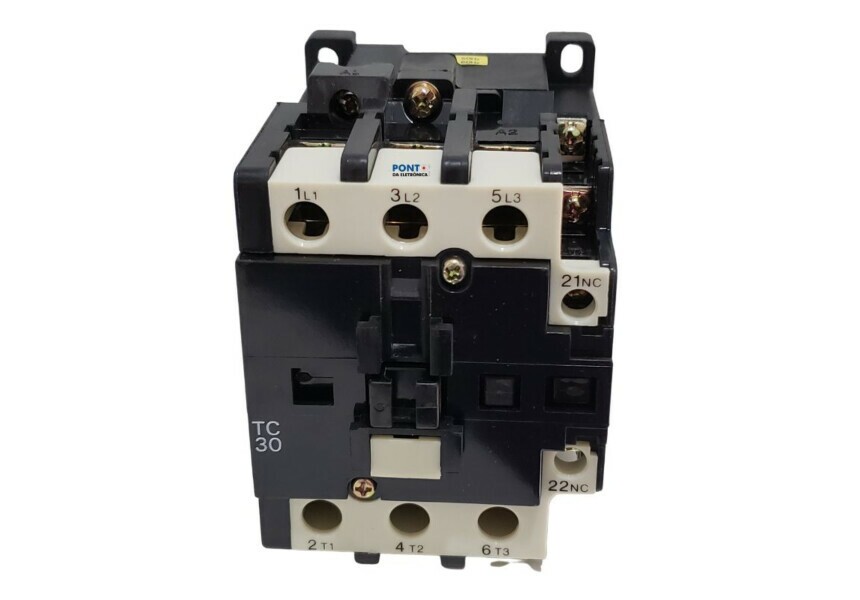

Contator Magnético TC30 110V 50/60HZ 3P 1A1B
http://www.tend.com.tw/eng/product/ms-3.htm
INSTRUÇÕES DO USUÁRIO
Atenção: Desligue a energia antes de realizar qualquer manutenção.
Por favor, manuseie com cuidado e evite vibrações e choques anormais.
A etiqueta à prova de poeira na lateral da estrutura deve ser destacada claramente, se for usado bloco de contato auxiliar montado na lateral ou intertravamento mecânico.
Para desmontagem dos contatores magnéticos que são montados em trilho DIN 35mm, deve-se aplicar chave de fenda “-” direita e manusear no sentido de marcha.
Uma folga mínima de 8 mm e uma distância mínima de fuga de 12 mm devem ser asseguradas pela instalação.
1. Ambiente de serviço
1.1 Temperatura operacional: -20°c~50°c.
1.2 Temperatura de armazenamento: -40°C~70°C.
1.3 Umidade Relativa: 45%~85%.
1.4 Altitude: abaixo de 2000m.
2. Instalação e fiação
2.1 Certifique-se de que as especificações (potência nominal, disposição do contato auxiliar, tensão nominal da bobina e frequência) atendem aos requisitos.
2.2 As posições de montagem devem estar dentro das faixas especificadas abaixo.
2.3 Selecione o condutor apropriado e aperte com o torque apropriado com a ferramenta certa.
2.4 Os torques de aperto para contatores são dados abaixo:
Modelo: TC30/35/40
Item: Terminal principal
Parafuso/borrão: M5
Torque de aperto (kgf.cm): 20~25
O torque de aperto deve estar dentro dos valores indicados acima para evitar a deterioração dos parafusos.
3.Manutenção:
3.1 Desligue a energia antes de realizar qualquer manutenção.
3.2 Desconecte os fios em sequência.
3.3 Desmonte o contator conforme necessário para manutenção.
3.4 Monte e conecte o contator nos procedimentos inversos realizados nas etapas 3.3 e 3.2.
3.5 Verifique o bom estado do contator.
4.Substituição da bobina:
Siga as instruções se for realizada a substituição da bobina.
4.1 Desmonte o contator em meios apropriados.
4.2 Substitua a bobina pela bobina solicitada.
4.3 Monte o contator na sequência inversa realizada na etapa 4.1.
4.4 Verifique se o contator pode ser operado normalmente.
Para mais informações, entre em contato.
http://www.tend.com.tw/eng/product/ms-3.htm
INSTRUÇÕES DO USUÁRIO
Atenção: Desligue a energia antes de realizar qualquer manutenção.
Por favor, manuseie com cuidado e evite vibrações e choques anormais.
A etiqueta à prova de poeira na lateral da estrutura deve ser destacada claramente, se for usado bloco de contato auxiliar montado na lateral ou intertravamento mecânico.
Para desmontagem dos contatores magnéticos que são montados em trilho DIN 35mm, deve-se aplicar chave de fenda “-” direita e manusear no sentido de marcha.
Uma folga mínima de 8 mm e uma distância mínima de fuga de 12 mm devem ser asseguradas pela instalação.
1. Ambiente de serviço
1.1 Temperatura operacional: -20°c~50°c.
1.2 Temperatura de armazenamento: -40°C~70°C.
1.3 Umidade Relativa: 45%~85%.
1.4 Altitude: abaixo de 2000m.
2. Instalação e fiação
2.1 Certifique-se de que as especificações (potência nominal, disposição do contato auxiliar, tensão nominal da bobina e frequência) atendem aos requisitos.
2.2 As posições de montagem devem estar dentro das faixas especificadas abaixo.
2.3 Selecione o condutor apropriado e aperte com o torque apropriado com a ferramenta certa.
2.4 Os torques de aperto para contatores são dados abaixo:
Modelo: TC30/35/40
Item: Terminal principal
Parafuso/borrão: M5
Torque de aperto (kgf.cm): 20~25
O torque de aperto deve estar dentro dos valores indicados acima para evitar a deterioração dos parafusos.
3.Manutenção:
3.1 Desligue a energia antes de realizar qualquer manutenção.
3.2 Desconecte os fios em sequência.
3.3 Desmonte o contator conforme necessário para manutenção.
3.4 Monte e conecte o contator nos procedimentos inversos realizados nas etapas 3.3 e 3.2.
3.5 Verifique o bom estado do contator.
4.Substituição da bobina:
Siga as instruções se for realizada a substituição da bobina.
4.1 Desmonte o contator em meios apropriados.
4.2 Substitua a bobina pela bobina solicitada.
4.3 Monte o contator na sequência inversa realizada na etapa 4.1.
4.4 Verifique se o contator pode ser operado normalmente.
Para mais informações, entre em contato.
