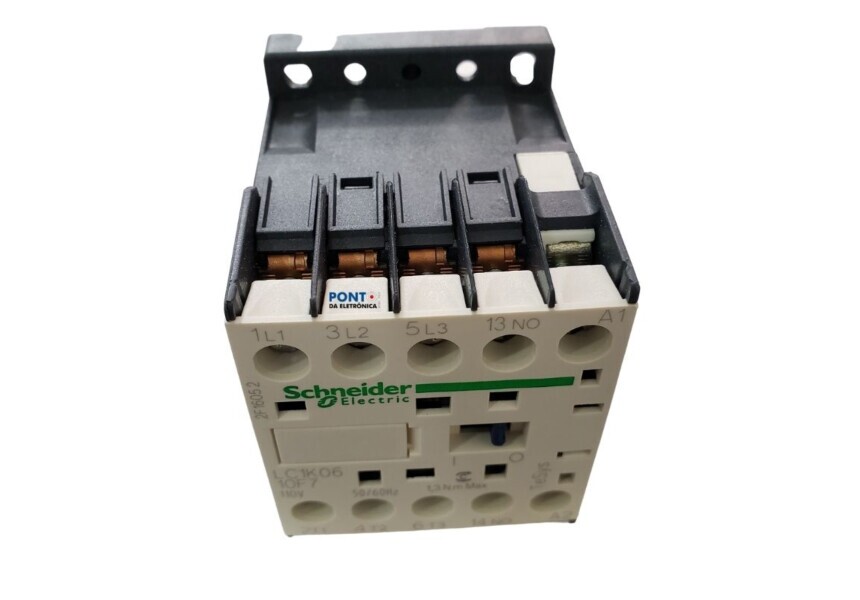

Detalhes do Produto Contator Tripolar LC1K0610F7 Tesys K 6A 1NA 110Vca 50/60Hz

Especificações Principais:
linha: TeSys
Tipo de produto ou componente: Contator
Nome do produto: TeSys K
Nome abreviado do dispositivo: LC1K
Aplicação do dispositivo: Controle
aplicação do contator: Controle do motor

Complementar
Categoria de uso: CA-4
CA-3
Descrição de polos: 3P
power pole contact composition: 3 NA
[Ue] tensão de operação nominal: Circuito de potência: 690 V CA 50/60 Hz
Circuito de sinalização: <= 690 V CA 50/60 Hz
[Ie] corrente nominal de operação: 6 A a <= 440 V CA CA-3 para circuito de potência
tipo do circuito de controle: CA a 50/60 Hz
[Uc] Tensão do circuito de controle: 110 V CA 50/60 Hz
alimentação do motor kW: 1,5 kW a 220..0,230 V CA 50/60 Hz CA-3
2,2 kW a 380...415 V CA 50/60 Hz CA-3
3 kW a 440 V CA 50/60 Hz CA-3
3 kW a 480 V CA 50/60 Hz CA-3
3 kW a 500 ... 600 V CA 50/60 Hz CA-3
3 kW a 660...690 V CA 50/60 Hz CA-3
1,5 kW a 400 V CA 50/60 Hz CA-4
Contato Auxiliar: 1 NA
[Uimp] tensão nominal suportável de impulso: 8 kV
Categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional: 20 A (a 50 °C) para circuito de potência
10 A (a 50 °C) para circuito de sinalização
capacidade de fechamento nominal Irms: 110 A CA para circuito de potência conforme NF C 63-110
110 A CA para circuito de potência conforme IEC 60947
110 A CA para circuito de sinalização conforme IEC 60947
capacidade de corte nominal: 110 A a 415 V para IEC 60947
110 A a 440 V para IEC 60947
80 A a 500 V para IEC 60947
110 A a 220..0,230 V para IEC 60947
110 A a 380..0,400 V para IEC 60947
70 A a 660...690 V para IEC 60947
[Icw] corrente nominal de curta duração admissível: 90 A 50 °C - 1 s para circuito de potência
85 A 50 °C - 5 s para circuito de potência
80 A 50 °C - 10 s para circuito de potência
60 A 50 °C - 30 s para circuito de potência
45 A 50 °C - 1 mín para circuito de potência
40 A 50 °C - 3 mín para circuito de potência
20 A 50 °C - >= 15 mín para circuito de potência
80 A - 1 s para circuito de sinalização
90 A - 500 ms para circuito de sinalização
110 A - 100 ms para circuito de sinalização
classificação do fusível associado: 25 A gG a <= 440 V para circuito de potência
25 A aM para circuito de potência
10 A gG para circuito de sinalização conforme IEC 60947
10 A gG para circuito de sinalização conforme VDE 0660
impedância média: 3 MOhm - Ith 20 A 50 Hz of circuito de potência
[Ui] tensão de isolamento nominal: Circuito de potência: 600 V para UL 508
Circuito de potência: 690 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-5-1
Circuito de sinalização: 600 V para UL 508
Circuito de potência: 600 V para CSA C22.2 No 14
Circuito de sinalização: 600 V para CSA C22.2 No 14
resistência de isolamento: > 10 MOhm para circuito de sinalização
potência de irrupção em VA: 30 VA (a 20 °C)
consumo de potência de manutenção em VA: 4,5 VA (a 20 °C)
dissipação de calor: 1,3 W
limites de tensão de circuito de controle: Funcionamento: 0,8...1,15 Uc 50 °C)
Saída: 0,2...0,75 Uc 50 °C)
conexões - terminais: Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo
maximum operating rate: 3600 cic/h
tipo de contatos auxiliares: Tipo instantâneo 1 NA
frequência do circuito de sinalização: <= 400 Hz
corrente de comutação mínima: 5 mA para circuito de sinalização
tensão de comutação mínima: 17 V para circuito de sinalização
Suporte de montagem: Placa
Calha
torque de aperto: 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
tempo de operação: 10...20 ms desenergização da bobina e abertura NA
10...20 ms energização da bobina e fecho NA
nível de fiabilidade de segurança: B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
distância não se sobrepõem: 0,5 mm
durabilidade mecânica: 10 Mciclos
durabilidade elétrica: 1,3 Mciclos 6 A CA-3 no Ue <= 440 V
Robustez mecânica: Choques contator fechado, no eixo X: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator fechado, no eixo Y.: 15 Gn para 11 ms conforme IEC 60068-2-27
Choques do contactor fechado, no eixo Z: 15 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo X: 6 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo Y.: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques contator aberto, no eixo Z: 10 Gn para 11 ms conforme IEC 60068-2-27
Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
Vibrações contator aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6
Altura: 58 mm
Largura: 45 mm
Profundidade: 57 mm
Peso líquido: 0,18 kg

Meio ambiente
Normas: BS 5424
IEC 60947
NF C 63-110
VDE 0660
Certificações do produto: CSA
UL
UKCA
grau de proteção IP: IP2x para VDE 0106
tratamento de proteção: TC conforme IEC 60068
TC conforme DIN 50016
Temperatura ambiente para armazenamento: -50…80 °C
altitude de funcionamento: 2000 m Sem redução de valor
retardamento de chamas: V1 conforme UL 94
Requisito 2 conforme NF F 16-101
Requisito 2 conforme NF F 16-102

Unidades de embalagem
Unidade de pacote tipo 1: PCE
Número de unidades no pacote 1: 1
Peso do pacote 1: 179 g
Pacote 1 Altura: 4,8 cm
Pacote 1 largura: 6,2 cm
Pacote 1 Comprimento: 6,5 cm
Unidade de pacote tipo 2: S02
Número de unidades no pacote 2: 50
Peso do pacote 2: 9,348 kg
Pacote 2 Altura: 15 cm
Largura do pacote 2: 30 cm
Comprimento do pacote 2: 40 cm
Pacote 3 Altura: 77 cm
