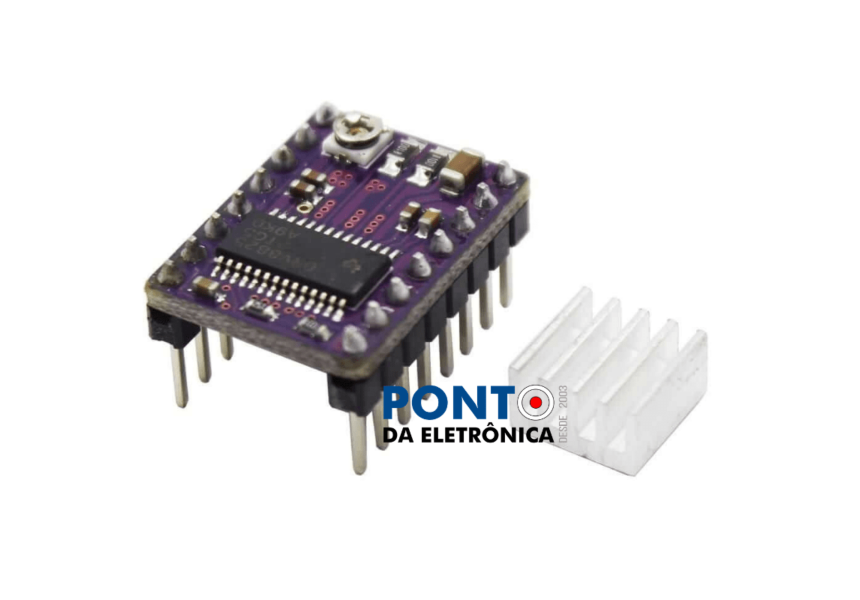

Detalhes do Produto Driver Para Motor de Passo DRV8825

Descrição:
O portador do driver de motor de passo DRV8825 é uma placa de breakout para o driver de motor de passo bipolar de microstepping DRV8825 da TI.
O módulo tem uma pinagem e uma interface quase idênticas às de nossos porta-drivers de motor de passo A4988, de modo que ele pode ser usado como um substituto de maior desempenho para essas placas em muitas aplicações.
O DRV8825 possui limitação de corrente ajustável, proteção contra sobrecorrente e sobretemperatura e seis resoluções de microstep (até 1/32 de passo).
Ele opera de 8,2 a 45 V e pode fornecer até aproximadamente 1,5 A por fase sem um dissipador de calor ou fluxo de ar forçado (classificado para até 2,2 A por bobina com resfriamento adicional suficiente).

Características:
Passo simples e interface de controle de direção.
Seis resoluções de passos diferentes: passo completo, meio-passo, 1/4 de passo, 1/8 de passo, 1/16 de passo e 1/32 de passo.
Pode interagir diretamente com sistemas de 3,3 V e 5 V.
Desligamento térmico por excesso de temperatura, desligamento por sobrecorrente e bloqueio de subtensão.
Proteção contra curto e aterramento.
4 camadas, 2 oz cobre PCB para dissipação de calor melhorada.
Base de solda exposta abaixo do driver IC na parte inferior do PCB.
O tamanho, a pinagem e a interface do módulo correspondem aos dos nossos porta-drivers de motor de passo A4988 na maioria dos aspectos (consulte a parte inferior desta página para obter mais informações).
O controle de corrente ajustável permite que você defina a saída de corrente máxima com um potenciômetro, o que permite usar tensões acima da tensão nominal do seu motor de passo para obter taxas de passo mais altas.
Controle de corte inteligente que seleciona automaticamente o modo de decaimento atual correto (decaimento rápido ou decaimento lento).
Tensão de alimentação máxima de 45V.
Regulador embutido (não é necessário fornecimento de tensão lógica externa)

Para mais informações, entre em contato.
