Detalhes do Produto

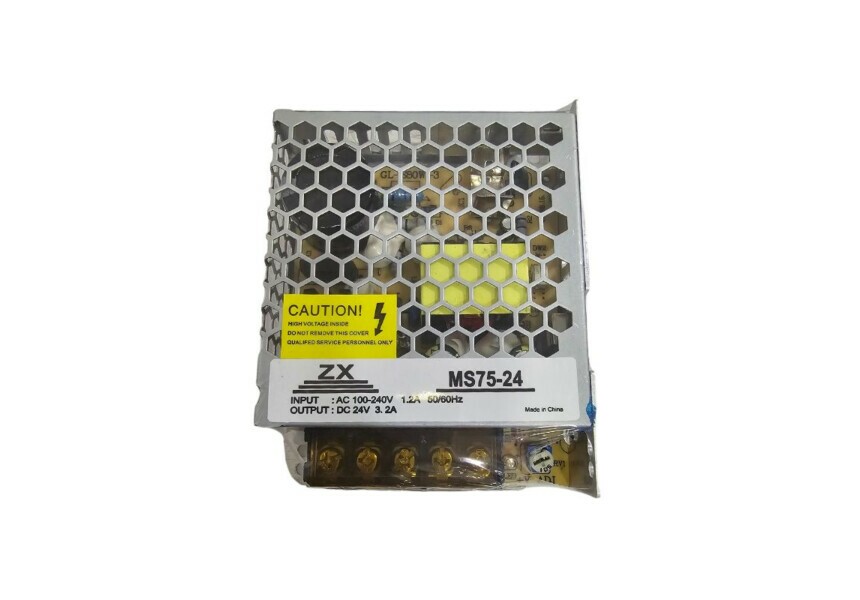

Fonte Chaveada Mini 75W 24V MS75-24V
MS-75W
Faixa de entrada CA universal
Volume pequeno, baixo peso, alta eficiência
Proteções: curto-circuito / sobrecarga
Resfriamento por convecção com ar livre
Indicador LED de alimentação
Teste de queima de carga total de 100%
Nenhum consumo de carga <0.8W
Fonte de alimentação comutada simples MINI da série MS-75W
Modelo
MS-75-24
Resultado
Voltagem de corrente contínua 24V
Tolerância de tensão ± 2%
Corrente nominal 3.2A
Intervalo atual ~ 3.2A
Potência nominal 76.8W
Ondulação e ruído 180mvp-p
DCvoltage ADJ.range ± 10%
Entrada
Alcance de voltagem - 90-264VAC ~ 135 ~ 373VDC
Configuração (aumento), tempo de espera - 800ms, 30ms, 20ms / 230VAC, 1200ms, 30ms, 20ms / 115VAC
frequência - 47 ~ 63HZ
Corrente AC - 1.4A / 115VAC 0.70A / 230VAC
Eficiência - 86%
Corrente de irrupção
Corrente de partida a frio 45A / 230VAC
Corrente de fuga
<1mA / 240VAC
Proteção sobrecarga
Potência nominal de saída: partida de 110% ~ 135% sobre proteção de carga
tipo de proteção: modo soluço, recuperação automática após a remoção da condição de falha
Meio Ambiente.
Temperatura de trabalho, umidade - -25 ? ~ + 50 ? ~ 20% ~ 90% RH
Temperatura de armazenamento, umidade - -40 ? ~ + 85 ? ~ 10% ~ 95% RH sem condensação
Suportar vibrações - 10 ~ 500HZ (2G10min / 1 ciclo) por período de 60 minutos (cada eixo)
Segurança:
Tensão suportável - I / PO / P: 1,5KVAC I / P-FG: 1,5KVAC O / P-FG: 0,5KVAC
Resistência de isolamento - I / PO / P, I / P-FG, O / P-FG: 100Mohms / 500VDC
Ajuste padrão:
Norma de segurança - Conformidade com UL1012, UL60950-1, GB4943
Padrão EMC - Conformidade com EN55022 , EN61000-3-2, CLASSA
Dimensão 111 * 78 * 30mm (L * W * H)
Peso / embalagem - 0,26 kg / 50pcs / 14kg / 0,027m³ / 0,95CUFT
MTBF - 360K hrs min. MIL-HDBK-217F (25 ?)
Nota
1. Todos os parâmetros não mencionados especialmente são medidos na entrada 230VAC, carga nominal e 25 ? da temperatura ambiente.
2. Ondulação e ruído são medidos em 20MHz de largura de banda usando um par de fios trançados de 12 "terminado com um capacitor paralelo de 0,1uf e 47uf.
3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.
Para mais informações, entre em contato.
MS-75W
Faixa de entrada CA universal
Volume pequeno, baixo peso, alta eficiência
Proteções: curto-circuito / sobrecarga
Resfriamento por convecção com ar livre
Indicador LED de alimentação
Teste de queima de carga total de 100%
Nenhum consumo de carga <0.8W
Fonte de alimentação comutada simples MINI da série MS-75W
Modelo
MS-75-24
Resultado
Voltagem de corrente contínua 24V
Tolerância de tensão ± 2%
Corrente nominal 3.2A
Intervalo atual ~ 3.2A
Potência nominal 76.8W
Ondulação e ruído 180mvp-p
DCvoltage ADJ.range ± 10%
Entrada
Alcance de voltagem - 90-264VAC ~ 135 ~ 373VDC
Configuração (aumento), tempo de espera - 800ms, 30ms, 20ms / 230VAC, 1200ms, 30ms, 20ms / 115VAC
frequência - 47 ~ 63HZ
Corrente AC - 1.4A / 115VAC 0.70A / 230VAC
Eficiência - 86%
Corrente de irrupção
Corrente de partida a frio 45A / 230VAC
Corrente de fuga
<1mA / 240VAC
Proteção sobrecarga
Potência nominal de saída: partida de 110% ~ 135% sobre proteção de carga
tipo de proteção: modo soluço, recuperação automática após a remoção da condição de falha
Meio Ambiente.
Temperatura de trabalho, umidade - -25 ? ~ + 50 ? ~ 20% ~ 90% RH
Temperatura de armazenamento, umidade - -40 ? ~ + 85 ? ~ 10% ~ 95% RH sem condensação
Suportar vibrações - 10 ~ 500HZ (2G10min / 1 ciclo) por período de 60 minutos (cada eixo)
Segurança:
Tensão suportável - I / PO / P: 1,5KVAC I / P-FG: 1,5KVAC O / P-FG: 0,5KVAC
Resistência de isolamento - I / PO / P, I / P-FG, O / P-FG: 100Mohms / 500VDC
Ajuste padrão:
Norma de segurança - Conformidade com UL1012, UL60950-1, GB4943
Padrão EMC - Conformidade com EN55022 , EN61000-3-2, CLASSA
Dimensão 111 * 78 * 30mm (L * W * H)
Peso / embalagem - 0,26 kg / 50pcs / 14kg / 0,027m³ / 0,95CUFT
MTBF - 360K hrs min. MIL-HDBK-217F (25 ?)
Nota
1. Todos os parâmetros não mencionados especialmente são medidos na entrada 230VAC, carga nominal e 25 ? da temperatura ambiente.
2. Ondulação e ruído são medidos em 20MHz de largura de banda usando um par de fios trançados de 12 "terminado com um capacitor paralelo de 0,1uf e 47uf.
3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.
Para mais informações, entre em contato.
