Detalhes do Produto

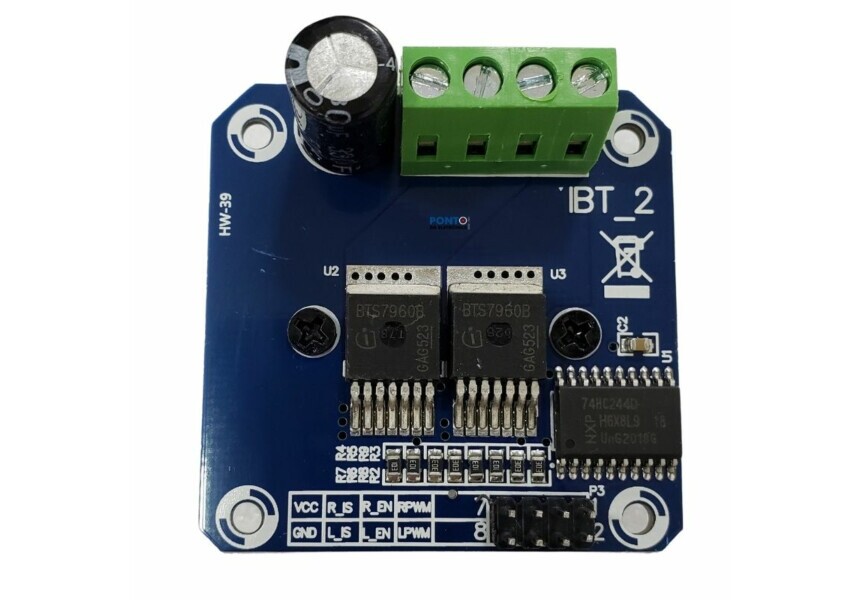

Módulo Drive Ponte H BTS7960
BTS7960 BTN7960 43A Motor de passo de limite de corrente do módulo acionador de alta potência
Características:
Capacidade PWM de até 25 kHz combinada com roda livre ativa.
Limitação de corrente do modo comutado para dissipação de energia reduzida em sobrecorrente
Nível de limitação atual de 43 A típ.
Diagnóstico de sinalizador de status com capacidade de detecção de corrente
Temperatura excessiva desligada com comportamento de trava
Bloqueio de sobretensão
Subtensão desligada
Circuito de driver com entradas de nível lógico
Taxas de variação ajustáveis para EMI otimizado
74AHC244 Schmitt-trigger Octal / driver de linha para proteção ESD (entradas aceitam tensões maiores do que VCC
Especificação
Tensão operacional 5,5 a 27V (B +)
Resistência do caminho de typ. 16 m Ohm a 25 ° C
Baixa corrente quiescente de typ. 7 uA a 25 ° C
Bts7960 Btn7960 43A Motor de passo de limite de corrente do módulo acionador de alta potência
Pacote
1 x BTS7960 43A Módulo de driver de motor de alta potência para robô de veículo inteligente Arduino
Para mais informações, entre em contato.
BTS7960 BTN7960 43A Motor de passo de limite de corrente do módulo acionador de alta potência
Características:
Capacidade PWM de até 25 kHz combinada com roda livre ativa.
Limitação de corrente do modo comutado para dissipação de energia reduzida em sobrecorrente
Nível de limitação atual de 43 A típ.
Diagnóstico de sinalizador de status com capacidade de detecção de corrente
Temperatura excessiva desligada com comportamento de trava
Bloqueio de sobretensão
Subtensão desligada
Circuito de driver com entradas de nível lógico
Taxas de variação ajustáveis para EMI otimizado
74AHC244 Schmitt-trigger Octal / driver de linha para proteção ESD (entradas aceitam tensões maiores do que VCC
Especificação
Tensão operacional 5,5 a 27V (B +)
Resistência do caminho de typ. 16 m Ohm a 25 ° C
Baixa corrente quiescente de typ. 7 uA a 25 ° C
Bts7960 Btn7960 43A Motor de passo de limite de corrente do módulo acionador de alta potência
Pacote
1 x BTS7960 43A Módulo de driver de motor de alta potência para robô de veículo inteligente Arduino
Para mais informações, entre em contato.
