Detalhes do Produto

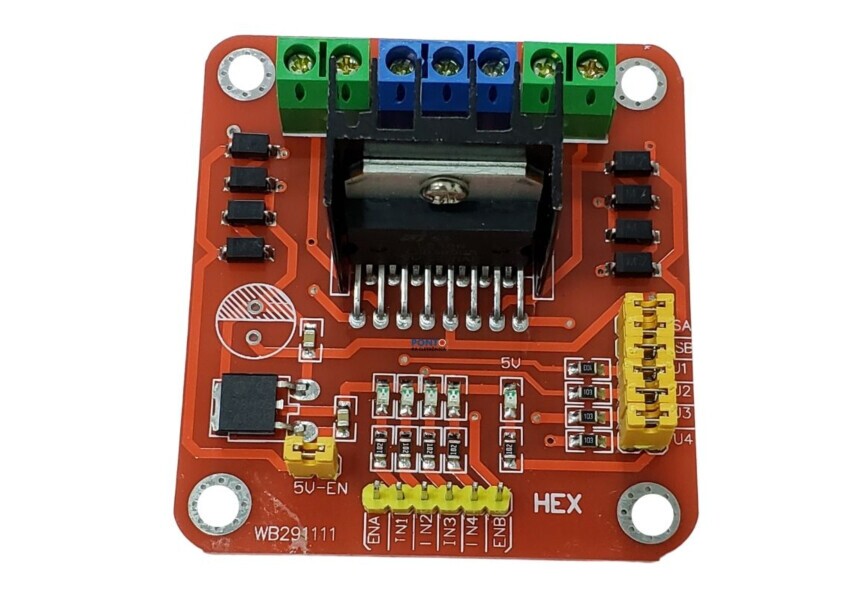

Módulo Ponte H L298N Controlador Duplo Para Motores
O módulo de driver Double H usa o driver de ponte completa dupla ST L298N, um circuito monolítico integrado em pacotes Multiwatt e PowerSO20 de 15 derivações.
É um driver de ponte completa dupla de alta tensão e alta corrente projetado para aceitar níveis lógicos TTL padrão e conduzir cargas indutivas, como relés, solenóides, DC e motores de passo.
Duas entradas de habilitação são fornecidas para habilitar ou desabilitar o dispositivo independentemente dos sinais de entrada.
Os emissores dos transistores inferiores de cada ponte são conectados entre si e o terminal externo correspondente pode ser usado para a conexão de um resistor de detecção externo.
Uma entrada de alimentação adicional é fornecida para que a lógica funcione com uma tensão mais baixa.
Especificação:
Driver: L298N
Fonte de alimentação do driver: + 5V ~ + 46V
Driver Io: 2A
Saída de potência lógica Vss: + 5 ~ + 7V (alimentação interna + 5V)
Corrente lógica: 0 ~ 36mA
Nível de controle: Baixo -0,3 V ~ 1,5 V, alto: 2,3 V ~ Vss
Habilitar nível de sinal: Baixo -0,3V ~ 1,5V, alto: 2,3V ~ Vss
Potência máxima: 25 W (temperatura 75 cesus)
Temperatura de trabalho: -25C ~ + 130C
Dimensão: 60 mm x 54 mm
Outras extensões: sonda de corrente, indicador de direção de controle, interruptor de resistoer pull-up, fonte de alimentação da parte lógica.
Para mais informações, entre em contato.
O módulo de driver Double H usa o driver de ponte completa dupla ST L298N, um circuito monolítico integrado em pacotes Multiwatt e PowerSO20 de 15 derivações.
É um driver de ponte completa dupla de alta tensão e alta corrente projetado para aceitar níveis lógicos TTL padrão e conduzir cargas indutivas, como relés, solenóides, DC e motores de passo.
Duas entradas de habilitação são fornecidas para habilitar ou desabilitar o dispositivo independentemente dos sinais de entrada.
Os emissores dos transistores inferiores de cada ponte são conectados entre si e o terminal externo correspondente pode ser usado para a conexão de um resistor de detecção externo.
Uma entrada de alimentação adicional é fornecida para que a lógica funcione com uma tensão mais baixa.
Especificação:
Driver: L298N
Fonte de alimentação do driver: + 5V ~ + 46V
Driver Io: 2A
Saída de potência lógica Vss: + 5 ~ + 7V (alimentação interna + 5V)
Corrente lógica: 0 ~ 36mA
Nível de controle: Baixo -0,3 V ~ 1,5 V, alto: 2,3 V ~ Vss
Habilitar nível de sinal: Baixo -0,3V ~ 1,5V, alto: 2,3V ~ Vss
Potência máxima: 25 W (temperatura 75 cesus)
Temperatura de trabalho: -25C ~ + 130C
Dimensão: 60 mm x 54 mm
Outras extensões: sonda de corrente, indicador de direção de controle, interruptor de resistoer pull-up, fonte de alimentação da parte lógica.
Para mais informações, entre em contato.
