Detalhes do Produto

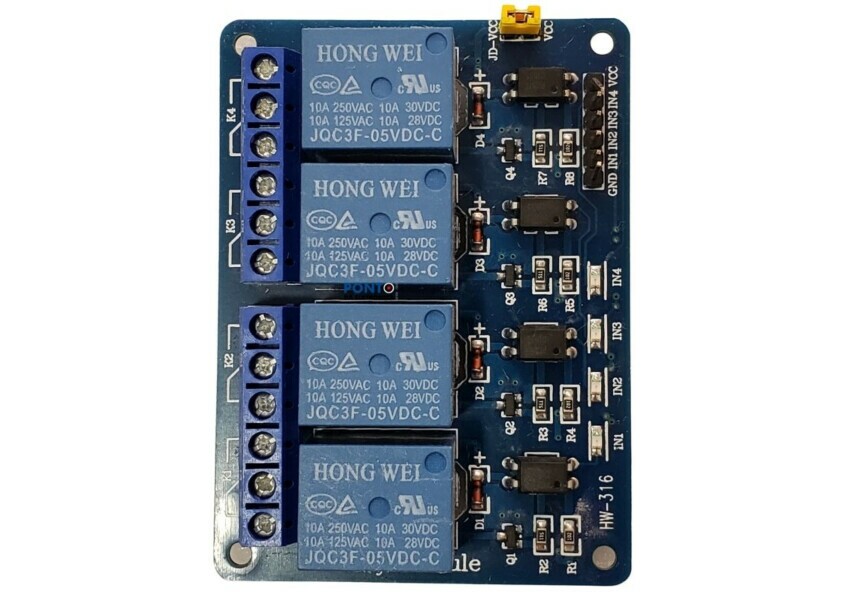

Módulo Relé 5V 4 Canais 10A Opto Isolado
Esta é uma placa de interface de quatro canais com um Relé cada.
Com isso, pode-se ligar e desligar aparelhos de quase todos os tipos, com limite de corrente de 10A por canal.
Pode ser usado ligado diretamente ao sensor, microcontrolador ou circuitos que usam lógica TTL.
Especificações:
- Tensão de operação: 5V DC (VCC e GND)
- Tensão de sinal: TTL - 5V DC (IN1, IN2, IN3 e IN4)
- 4 Canais
- Possui um acoplador óptico, desacoplando o circuito de controle com o de atuação
- Corrente típica de operação: 15~20mA
- Os relés possuem contato NA e NF
- Capacidade do relé: 30 V DC e 10A ou 250V AC e 10A
- Tempo de resposta: 5~10ms
- Indicador LED de funcionamento
- 4 Furos de 3mm para fixação na extremidades da placa
- Dimensões: 71 mm x 53 mm x 20 mm
Pinagem:
GND - 0V;
IN1 - entrada controle relé 1, acionado por nivel logico baixo 0v;
IN2 - entrada controle relé 2, acionado por nivel logico baixo 0v;
IN3 - entrada controle relé 3, acionado por nivel logico baixo 0v;
IN4 - entrada controle relé 4, acionado por nivel logico baixo 0v;
VCC - 5v.
Contém:
01 - Módulo Relé 4 Canais TTL
Para mais informações, entre em contato.
Esta é uma placa de interface de quatro canais com um Relé cada.
Com isso, pode-se ligar e desligar aparelhos de quase todos os tipos, com limite de corrente de 10A por canal.
Pode ser usado ligado diretamente ao sensor, microcontrolador ou circuitos que usam lógica TTL.
Especificações:
- Tensão de operação: 5V DC (VCC e GND)
- Tensão de sinal: TTL - 5V DC (IN1, IN2, IN3 e IN4)
- 4 Canais
- Possui um acoplador óptico, desacoplando o circuito de controle com o de atuação
- Corrente típica de operação: 15~20mA
- Os relés possuem contato NA e NF
- Capacidade do relé: 30 V DC e 10A ou 250V AC e 10A
- Tempo de resposta: 5~10ms
- Indicador LED de funcionamento
- 4 Furos de 3mm para fixação na extremidades da placa
- Dimensões: 71 mm x 53 mm x 20 mm
Pinagem:
GND - 0V;
IN1 - entrada controle relé 1, acionado por nivel logico baixo 0v;
IN2 - entrada controle relé 2, acionado por nivel logico baixo 0v;
IN3 - entrada controle relé 3, acionado por nivel logico baixo 0v;
IN4 - entrada controle relé 4, acionado por nivel logico baixo 0v;
VCC - 5v.
Contém:
01 - Módulo Relé 4 Canais TTL
Para mais informações, entre em contato.
