Detalhes do Produto

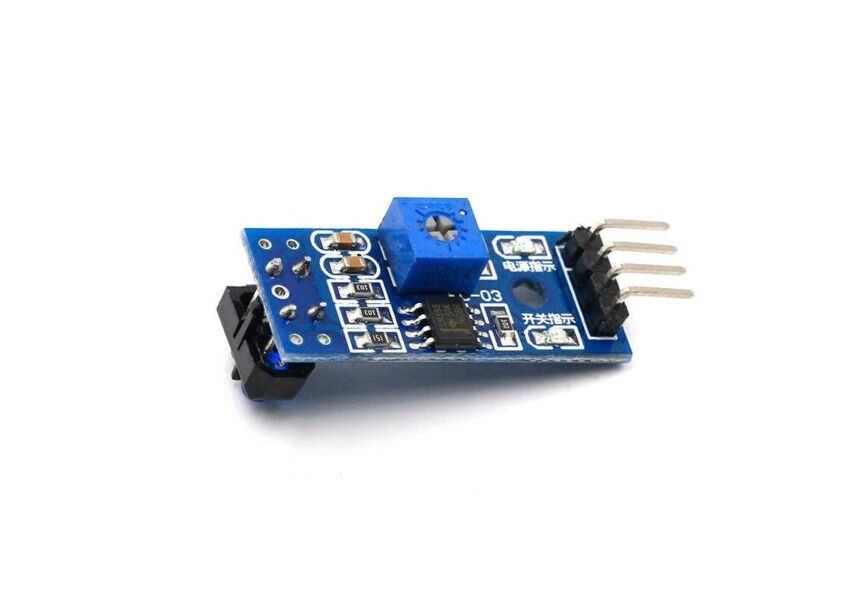

Módulo Sensor Óptico TCRT5000
Interruptor fotoelétrico reflexivo infravermelho TCRT5000
Detalhes do produto:
O sensor infravermelho TCRT5000 emite diodo emissor de infravermelho continuamente quando nenhum raio infravermelho emitido ou refletido de volta é refletido de volta, mas a intensidade não é grande o suficiente, o fototransistor está no estado desligado e o terminal de saída do módulo está alto, indicando que o o diodo está no estado desligado; no objeto a ser detectado dentro da faixa de detecção, e a intensidade dos raios infravermelhos refletidos é grande o suficiente, fototransistor saturado e o terminal de saída do módulo está baixo, o LED indicador está aceso.
Característica:
Usando o sensor reflexivo infravermelho TCRT5000.
Detecção da distância de reflexão: 1 mm a 25 mm.
O sinal de saída do comparador limpo, boa forma de onda, capacidade de condução, mais de 15mA.
Com um ajuste de sensibilidade ajustável do potenciômetro de precisão multi-voltas.
A tensão de trabalho de 3,3 V - 5 V.
O formato de saída: saídas de comutação digital (0 e 1).
A furos de parafusos fixos para fácil instalação.
Um pequeno tamanho de placa de PCB: 3,2 x 1,4 cm.
Usando um comparador LM393 de ampla tensão.
Uso:
Amostragem de dados de pulso do medidor.
Detecção de obstáculos.
Detecção de linha preta e branca.
Para mais informações, entre em contato.
Interruptor fotoelétrico reflexivo infravermelho TCRT5000
Detalhes do produto:
O sensor infravermelho TCRT5000 emite diodo emissor de infravermelho continuamente quando nenhum raio infravermelho emitido ou refletido de volta é refletido de volta, mas a intensidade não é grande o suficiente, o fototransistor está no estado desligado e o terminal de saída do módulo está alto, indicando que o o diodo está no estado desligado; no objeto a ser detectado dentro da faixa de detecção, e a intensidade dos raios infravermelhos refletidos é grande o suficiente, fototransistor saturado e o terminal de saída do módulo está baixo, o LED indicador está aceso.
Característica:
Usando o sensor reflexivo infravermelho TCRT5000.
Detecção da distância de reflexão: 1 mm a 25 mm.
O sinal de saída do comparador limpo, boa forma de onda, capacidade de condução, mais de 15mA.
Com um ajuste de sensibilidade ajustável do potenciômetro de precisão multi-voltas.
A tensão de trabalho de 3,3 V - 5 V.
O formato de saída: saídas de comutação digital (0 e 1).
A furos de parafusos fixos para fácil instalação.
Um pequeno tamanho de placa de PCB: 3,2 x 1,4 cm.
Usando um comparador LM393 de ampla tensão.
Uso:
Amostragem de dados de pulso do medidor.
Detecção de obstáculos.
Detecção de linha preta e branca.
Para mais informações, entre em contato.
