Detalhes do Produto

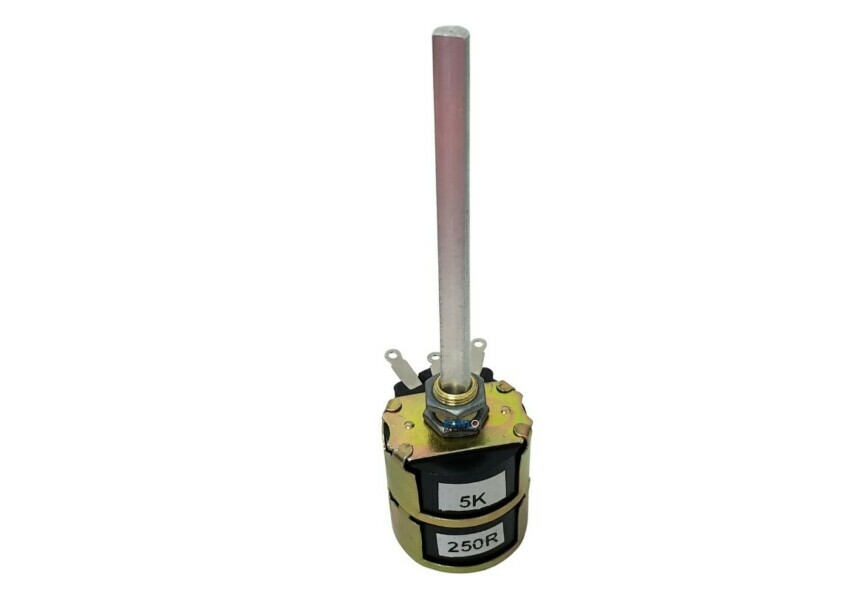

Potenciômetro de Fio Duplo 5K 250R Eixo Longo 75mm
Potenciômetro de Fio Duplo Eixo Alumínio 75mm 4W de 5R Até 50K Tolerãncia 10%
Série FK 604-2
Características Construtivas:
Caixa injetada em poliamida.
Tampa em aço zincado.
Eixo em alumínio.
Terminais em latão niquelado.
Porca em zamak 3/8” 32 UNEF.
Fita resistiva: Celeron.
Resistência (Ohms) fio Cromo-Níquel.
Cursor de Contato: Bronze Fosforoso.
Bucha de Fixação: Latão 3/8” 32 UNEF.
Especificações Elétricas:
Resistência Ohmica Mínima:5 ohms.
Resistência Ohmica Máxima:50K ohms.
Tolerância para Resistência Nominal:±10%.
Lei de Variação:Linear
Resistência de Contato Inicial:10 miliohms máximo.
Resistência de Isolamento:2500 megaohms mínimo / 500V.
Rigidez Dielétrica:1200 Vrms / 1 minuto.
Tensão de Isolamento:500 Vcc.
Tensão Limite do Elemento:315 Vcc.
Ângulo de Rotação Elétrico:273° ± 5°.
Dissipação Nominal a 40°C (temperatura ambiente):4 Watts.
Dissipação de Categoria a 70°C:3 Watts.
Especificações Mecânicas Gerais:
Ângulo de Rotação Mecânico:305° ± 3°.
Conjugado de Operação:(1100-300) Kgf x cm.
Conjugado Máximo Contra Batentes:4 Kgf x cm.
Durabilidade Mecânica (media):5000 ciclos
Para mais informações, entre em contato.
Potenciômetro de Fio Duplo Eixo Alumínio 75mm 4W de 5R Até 50K Tolerãncia 10%
Série FK 604-2
Características Construtivas:
Caixa injetada em poliamida.
Tampa em aço zincado.
Eixo em alumínio.
Terminais em latão niquelado.
Porca em zamak 3/8” 32 UNEF.
Fita resistiva: Celeron.
Resistência (Ohms) fio Cromo-Níquel.
Cursor de Contato: Bronze Fosforoso.
Bucha de Fixação: Latão 3/8” 32 UNEF.
Especificações Elétricas:
Resistência Ohmica Mínima:5 ohms.
Resistência Ohmica Máxima:50K ohms.
Tolerância para Resistência Nominal:±10%.
Lei de Variação:Linear
Resistência de Contato Inicial:10 miliohms máximo.
Resistência de Isolamento:2500 megaohms mínimo / 500V.
Rigidez Dielétrica:1200 Vrms / 1 minuto.
Tensão de Isolamento:500 Vcc.
Tensão Limite do Elemento:315 Vcc.
Ângulo de Rotação Elétrico:273° ± 5°.
Dissipação Nominal a 40°C (temperatura ambiente):4 Watts.
Dissipação de Categoria a 70°C:3 Watts.
Especificações Mecânicas Gerais:
Ângulo de Rotação Mecânico:305° ± 3°.
Conjugado de Operação:(1100-300) Kgf x cm.
Conjugado Máximo Contra Batentes:4 Kgf x cm.
Durabilidade Mecânica (media):5000 ciclos
Para mais informações, entre em contato.
