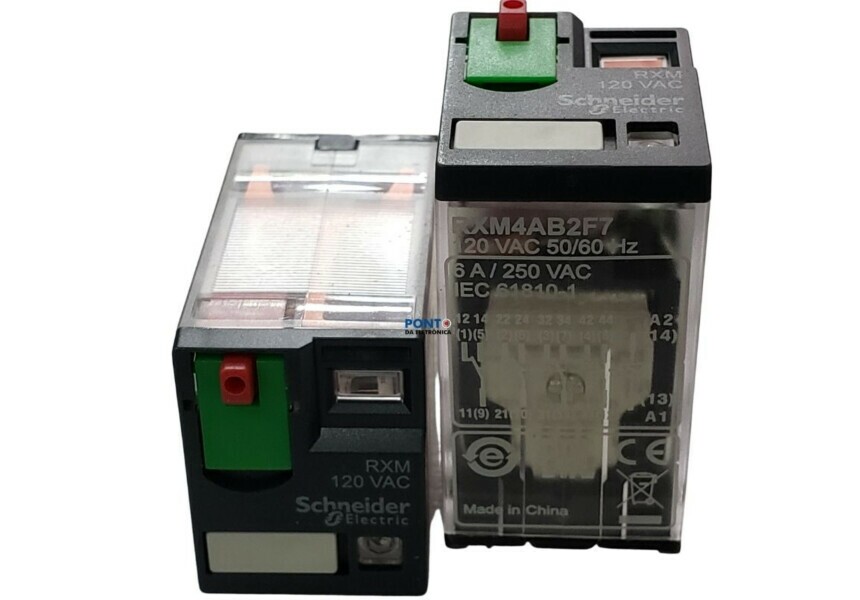

Detalhes do Produto Rele RXM4AB2F7 Schneider
RXM4AB2F7 RELE MINIATURA COM LED 4NANF 6A 120VCA

Características
Principal
Linha de produto Zelio Relay
Nome da série Miniatura
Tipo de produto ou componente Relé de ligação
Nome abreviado do dispositivo RXM
Tipo e composição dos contatos 4 A/F
Tensão de circuito de controle 120 V CA 50/60 Hz
[Ithe] corrente térmica convencional em isolamento 6 A a -40…55 °C
LED de status Com
Tipo de controle Botão de teste bloqueável
Coeficiente de utilização 20 %

Complementar
Forma do pino Plano
[Ui] tensão de isolamento nominal 250 V para IEC
300 V para CSA
300 V para UL
[Uimp] tensão suportável de impulso nominal 2,5 kV durante 1,2/50 µs
Material de contatos AgNi
[Ie] corrente nominal de operação 3 A a 28 V (DC NF para IEC
3 A a 250 V (AC NF para IEC
6 A a 28 V (DC não para IEC
6 A a 250 V (AC não para IEC
6 A a 277 V (AC para UL
8 A a 30 V (DC para UL
Tensão de comutação máxima 250 V para IEC
Resistive rated load 6 A a 250 V CA
6 A a 28 V CC
Capacidade de comutação máxima 1500 VA / 168 W
Capacidade de comutação mínima 170 mW a 10 mA, 17 V
Taxa de funcionamento <= 1200 ciclos / hora subcarga
<= 18000 ciclos / hora sem carga
Durabilidade mecânica 10000000 ciclos
Durabilidade elétrica 100000 ciclos of resistivo carga
Average coil consumption in VA 1,2 a 60 Hz
Consumo médio 1,2 VA a 60 Hz
Limiar da tensão mínima de regulação >= 0,15 Uc
Operate time 20 ms
Release time 20 ms
Average coil resistance 3630 Ohm a 20 °C +/- 15 %
Limites de tensão de funcionamento nominal 96..0,132 V CA
Dados de fiabilidade de segurança B10d = 100000
Categoria de proteção RT I
Níveis de teste Nível A
Posição de operação Qualquer posição
Altura total CAD 82,8 mm
Profundidade total CAD 80,35 mm
Peso do produto 0,037 kg
Apresentação do dispositivo Conjunto Montado

Meio ambiente
Força dielétrica 1300 V CA entre os contatos com micro desconexão isolamento
2000 V CA entre a bobina e o contato
2000 V CA entre polos
Certificações do produto CE
CSA
RoHS
ALCANCE
Lloyd de
UL
GOST
Padrões CSA C22.2 No 14
UL 508
EN/IEC 61810-1
Temperatura ambiente do ar para armazenamento -40…85 °C
Temperatura ambiente do ar para funcionamento -40…55 °C
Resistência à vibração 3 gn amplitude = +/- 1 mm (f = 10…150 Hz)5 ciclos de operação
5 gn amplitude = +/- 1 mm (f = 10…150 Hz)5 ciclos que não operam
Grau de proteção IP IP40 para EN/IEC 60529
Resistência ao choque 10 gn of em funcionamento
30 gn of fora de funcionamento
Graus de poluição 2

Unidades de embalagem
Peso do pacote 1 0,035 kg
Pacote 1 Altura 0,310 dm
Pacote 1 largura 1,030 dm
Pacote 1 Comprimento 1,250 dm

Oferta sustentável
Situação da oferta sustentável Produto Green Premium
REACh sem SVHC Sim
Diretiva RoHS da UE Conformidade proativa (Produto fora do âmbito RoHS da UE)
print Declaração RoHS da EU
Sem metais pesados tóxicos Sim
Sem mercúrio Sim
Informações das isenções RoHS
print Sim
Regulamento RoHS China
print Declaração RoHS China
Divulgação Ambiental
print Perfil ambiental do produto
WEEE
No mercado da União Europeia, o produto tem de ser eliminado de acordo com um sistema de recolha de resíduos específico e nunca terminar num contentor de lixo.
