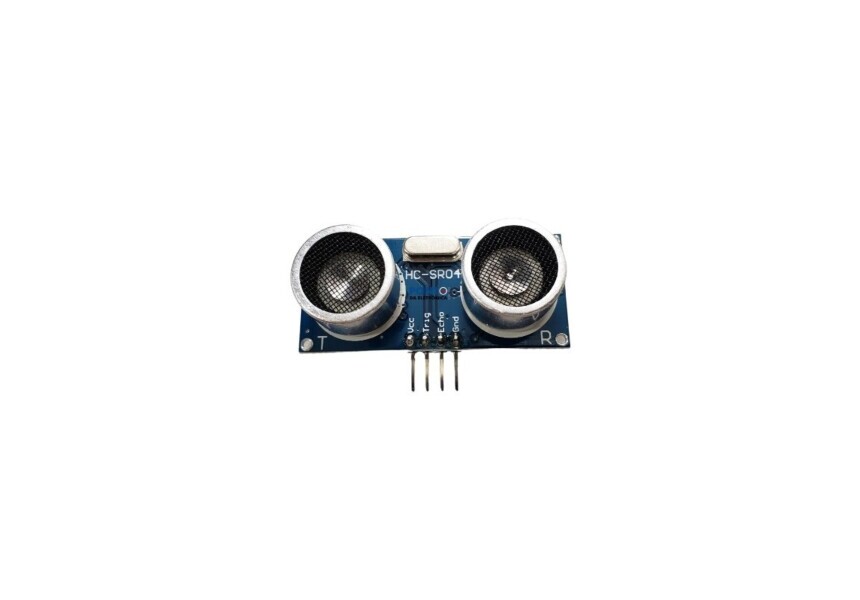

Módulo Sensor de Distancia Ultrassônico HC-SR04
Módulo Sensor Ultrassônico De Distância HC-SR04 para o UNO, MEGA 2560 e Nano Robô.
Módulo de alcance do detector HC-SR04
Sensor ultrassônico para os principais parâmetros técnicos do módulo Arduino Uno.
Tensão de trabalho: 5V (DC)
Corrente estática: Menos de 2mA
Sinal de saída: Sinal de frequência elétrica, nível alto 5V, nível baixo 0V
Ângulo do sensor: Não mais do que 15 graus
Distância de detecção: 2cm-450cm
Alta precisão: Até 0,3 cm
Sinal de gatilho de entrada: Impulso TTL 10us
Sinal de eco: saída do sinal TTL PWL
Nota:
O módulo deve ser inserido no circuito antes de ser alimentado, o que evita produzir alto nível de operação incorreta; se não, ligue novamente.
Este módulo não é adequado para conexão com energia elétrica, se você precisar conectar este módulo com energia eletrônica, deixe o terminal GND deste módulo ser conectado primeiro, caso contrário, afetará o funcionamento normal do módulo.
O módulo envia automaticamente oito ondas quadradas de 40 kHz e detecta automaticamente se recebe o sinal de pulso de retorno.
Se houver sinais retornando, através da saída de alto nível e o tempo de continuação de alto nível é o tempo da transmissão do ultrassom para a recepção.
Para mais informações, entre em contato.
Módulo Sensor Ultrassônico De Distância HC-SR04 para o UNO, MEGA 2560 e Nano Robô.
Módulo de alcance do detector HC-SR04
Sensor ultrassônico para os principais parâmetros técnicos do módulo Arduino Uno.
Tensão de trabalho: 5V (DC)
Corrente estática: Menos de 2mA
Sinal de saída: Sinal de frequência elétrica, nível alto 5V, nível baixo 0V
Ângulo do sensor: Não mais do que 15 graus
Distância de detecção: 2cm-450cm
Alta precisão: Até 0,3 cm
Sinal de gatilho de entrada: Impulso TTL 10us
Sinal de eco: saída do sinal TTL PWL
Nota:
O módulo deve ser inserido no circuito antes de ser alimentado, o que evita produzir alto nível de operação incorreta; se não, ligue novamente.
Este módulo não é adequado para conexão com energia elétrica, se você precisar conectar este módulo com energia eletrônica, deixe o terminal GND deste módulo ser conectado primeiro, caso contrário, afetará o funcionamento normal do módulo.
O módulo envia automaticamente oito ondas quadradas de 40 kHz e detecta automaticamente se recebe o sinal de pulso de retorno.
Se houver sinais retornando, através da saída de alto nível e o tempo de continuação de alto nível é o tempo da transmissão do ultrassom para a recepção.
Para mais informações, entre em contato.
