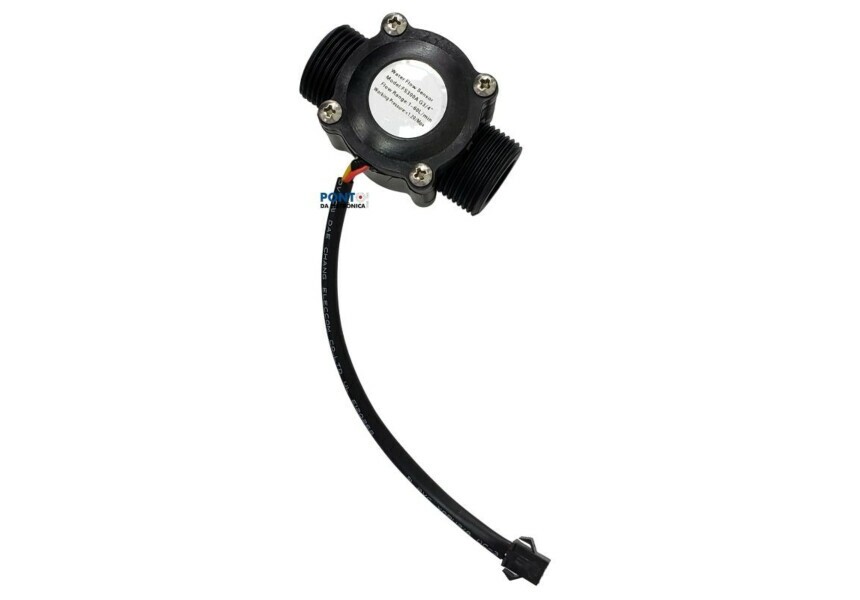

Detalhes do Produto Sensor de Fluxo de Água FS300A G3/4" 1-60L/MIN

Descrição
Medidor / Sensor de Fluxo de Água de Efeito Hall.
Este sensor fica alinhado com a linha de água e contém um sensor de cata-vento para medir quanto líquido passou por ele.
Há um sensor de efeito Hall magnético integrado que emite um pulso elétrico a cada revolução.
O sensor de efeito Hall é vedado da tubulação de água e permite que o sensor permaneça seguro e seco.
O sensor vem com três fios: vermelho (alimentação de 5-24 VCC), preto (terra) e amarelo (saída de pulso de efeito Hall).
Contando os pulsos da saída do sensor, você pode calcular facilmente o fluxo de água.
Observe que este não é um sensor de precisão e a taxa de pulso varia um pouco dependendo da taxa de fluxo, pressão do fluido e orientação do sensor.
Será necessária uma calibração cuidadosa se for necessária uma precisão superior a 10%. No entanto, é ótimo para tarefas básicas de medição!
O sinal de pulso é uma onda quadrada simples, então é muito fácil registrar e converter em litros por minuto usando a seguinte fórmula.
Freqüência de pulso (Hz) / 5,5 = taxa de fluxo em L / min.

Especificação
Mini. Tensão Wokring: DC 4.5V
Máx. Corrente de trabalho: 15mA (DC 5V)
Tensão de trabalho: 5V ～ 24V
Faixa de vazão: 1 ～ 60L / min
Capacidade de carga: ≤10mA (DC 5V)
Temperatura operacional: ≤80 ℃
Temperatura do líquido: ≤120 ℃
Umidade operacional: 35% ～ 90% UR
Pressão da água: ≤1,75 MPa
Temperatura de armazenamento: -25 ℃ ～ + 80 ℃
Umidade de armazenamento: 25% ～ 95% RH

Tabela de Saída
Frequência de pulso (Hz) no Teste Horizontal: = 5.5Q, Q é a taxa de fluxo em L / min. (Resultados na faixa de +/- 3%)
Tensão do sinal de alto nível de pulso de saída: > 4,5 V (entrada CC 5 V)
Tensão do sinal de nível baixo do pulso de saída: <0,5 V (entrada DC 5 V)
Precisão: 3% (taxa de fluxo de 1L / min a 60L / min)
Ciclo de trabalho do sinal de saída: 40% ～ 60%
