Detalhes do Produto

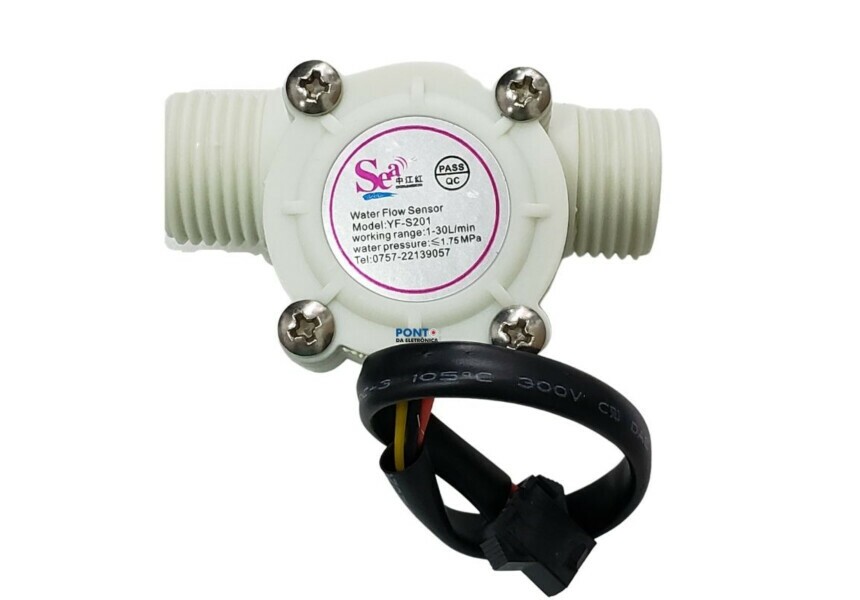

Sensor de Fluxo de Água YF-S201 1/2"
Sensor de Fluxo de Água YF-S201.
Possibilita medir fluxo de água em seus projetos eletrônicos.
Ele é instalado em linha com seu cano para medir a quantidade de água que circula por ele, enviando pulsos PWM para seu Arduino ou Raspberry Pi por exemplo.
Seu funcionamento é bem simples, em sua estrutura há um válvula em formato de catavento com um imã acoplado que trabalha em conjunto com um sensor hall para enviar um sinal PWM.
Através destes pulsos é possível mensurar a vazão de água, sendo que cada pulso mede aproximadamente 2,25mm.
Confira esta biblioteca para conexão com um Arduino.
Pinagem:
Vermelho: VCC
Preto: GND
Amarelo: Saída PWM
Especificação.
Modelo: YF-S201
Tipo de sensor: Efeito Hall
Tensão de operação: 5 á 24V
Corrente máxima: 15mA (5V)
Faixa de fluxo: 1-30L/min
Pressão máxima: 2,0 MPa
Pulsos por litro: 450
Frequência (Hz) = 7,5* Fluxo(L/min)
Temperatura de trabalho: -25 a 80°C
Exatidão: 10%
Comprimento do cabo: 15cm
Dimensão conexão: 1/2″
Dimensão diâmetro interno: 0,78″
Dimensão externa: 2,5″ x 1,4″ x 1,4″
Para mais informações, entre em contato.
Sensor de Fluxo de Água YF-S201.
Possibilita medir fluxo de água em seus projetos eletrônicos.
Ele é instalado em linha com seu cano para medir a quantidade de água que circula por ele, enviando pulsos PWM para seu Arduino ou Raspberry Pi por exemplo.
Seu funcionamento é bem simples, em sua estrutura há um válvula em formato de catavento com um imã acoplado que trabalha em conjunto com um sensor hall para enviar um sinal PWM.
Através destes pulsos é possível mensurar a vazão de água, sendo que cada pulso mede aproximadamente 2,25mm.
Confira esta biblioteca para conexão com um Arduino.
Pinagem:
Vermelho: VCC
Preto: GND
Amarelo: Saída PWM
Especificação.
Modelo: YF-S201
Tipo de sensor: Efeito Hall
Tensão de operação: 5 á 24V
Corrente máxima: 15mA (5V)
Faixa de fluxo: 1-30L/min
Pressão máxima: 2,0 MPa
Pulsos por litro: 450
Frequência (Hz) = 7,5* Fluxo(L/min)
Temperatura de trabalho: -25 a 80°C
Exatidão: 10%
Comprimento do cabo: 15cm
Dimensão conexão: 1/2″
Dimensão diâmetro interno: 0,78″
Dimensão externa: 2,5″ x 1,4″ x 1,4″
Para mais informações, entre em contato.
